PS5 не включается после грозы — ремонт PlayStation 5 в Риге
Клиент принёс в ремонт игровую приставку PlayStation 5 с жалобой на то, что после сильной грозы она полностью перестала включаться.
Владелец самостоятельно предположил, что неисправен блок питания. Он заказал другой блок питания и установил его вместо штатного, однако это не помогло — приставка по-прежнему не подавала никаких признаков жизни.
Во время разговора клиент сообщил ещё одну важную деталь. В ту же грозу у него вышел из строя домашний роутер, а у интернет-провайдера также возникли проблемы с оборудованием.
Почему первым заподозрили South Bridge

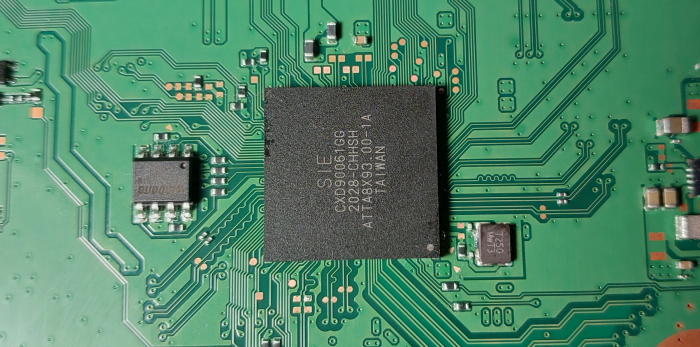

Этой информации оказалось достаточно, чтобы, исходя из нашего предыдущего опыта ремонта техники после грозы, заподозрить неисправность микросхемы, которую обычно называют южным мостом — South Bridge.
Южный мост участвует в процессе включения приставки и обеспечивает обмен данными между системой и различными устройствами ввода-вывода. С ним связана работа USB-портов, дискового привода, накопителя и других узлов. Кроме того, с этой микросхемой связан сетевой интерфейс LAN.
По нашему опыту, во время сильной грозы импульс высокого напряжения может попасть в электронное устройство не только через электрическую сеть, но и через интернет-кабель. Такой импульс способен повредить элементы материнской платы, в том числе South Bridge.
Поэтому ремонт решили начать именно с его замены.
Замена BGA-микросхемы South Bridge
Особенность этой микросхемы заключается в способе её установки на материнскую плату. У неё нет привычных металлических ножек. Вместо них под корпусом находится множество маленьких шариков припоя.
Такая технология монтажа называется BGA — Ball Grid Array.

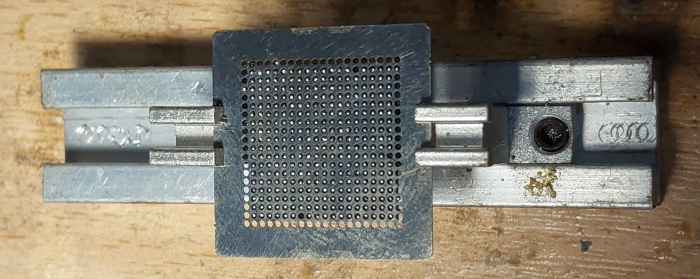

Сначала мы подготовили исправный процессор. Через специальный трафарет на него были нанесены новые BGA-шарики, после чего они были припаяны с помощью воздушной паяльной станции.

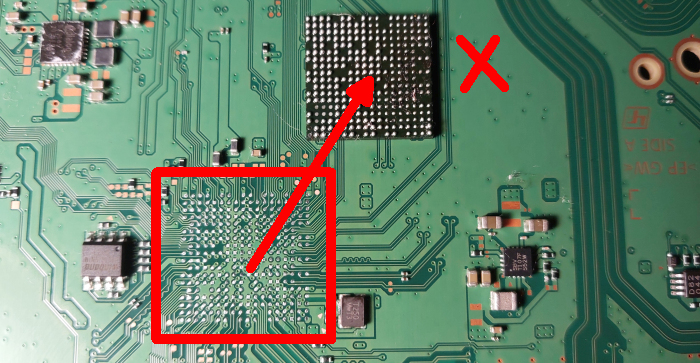

Затем с материнской платы был снят неисправный South Bridge, контактные площадки очищены и подготовлены, а на его место установлен исправный процессор.
После грозы проверили также HDMI-видеочип
Однако на этом диагностику решили не заканчивать.
Из предыдущего опыта известно, что во время грозы повышенное напряжение может попасть в игровую приставку и через HDMI-кабель, подключённый к телевизору. В таких случаях одним из повреждённых элементов может оказаться HDMI-видеочип.
Мы проверили эту микросхему, и не зря — HDMI-видеочип также оказался неисправен.
Неисправную микросхему заменили.
PlayStation 5 снова заработала
После замены South Bridge и HDMI-видеочипа приставка успешно включилась и начала работать так же, как и до грозы.
Стоимость ремонта в нашей мастерской составила 105 евро.
До обращения к нам клиент самостоятельно приобрёл и заменил блок питания, который обошёлся ему примерно в 60 евро.
Что в итоге повредила гроза
В результате одной грозы в приставке оказалось повреждено сразу три различных узла:
1. Блок питания — повреждение могло произойти через электрическую сеть.
2. South Bridge — вероятный путь перенапряжения через LAN-интернет-кабель.
3. HDMI-видеочип — вероятный путь перенапряжения через HDMI-кабель, подключённый к телевизору.
Общие расходы клиента на восстановление приставки составили примерно 165 евро: около 60 евро за самостоятельно приобретённый блок питания и 105 евро
нам за ремонт материнской платы с заменой двух микросхем.
Этот случай хорошо показывает, что после сильной грозы неисправность игровой приставки далеко не всегда ограничивается только блоком питания. Импульс высокого напряжения может попасть в устройство по нескольким различным кабелям и одновременно повредить несколько узлов.
|
